【弘匠科技】傳感器宣傳資料
1，什么是定位接觸式傳感器
“定位接觸式傳感器”是一種通過接觸被檢測物體，輸出ON/OFF信號的接觸式傳感器。最常用于被檢測體的位置確認及定點定位...
它的用途和限位開關及微動開關相似，但精度、耐久性方面卻大不相同，定位傳感器的重復精度能達到1微米。
因此，接觸式傳感器不僅可安裝到機器人，而且在機床等的惡劣環境下也能安裝。
其在機床中能夠起到正常把握刀具及工件位置的作用，有助于高精度加工及減少不良品。
根據傳感器的種類不同，動作方法、動作位置、動作的移動、動作所需的力各不相同。
2，接觸式傳感器最高重復精度
傳感器最高重復精度±0.5um，實現高精度定位
是不受由精密零件造成的噪聲影響的機械式傳感器。
在壓入觸頭時，通過內部接點部相互間的接觸或分離進行通電，輸出信號。

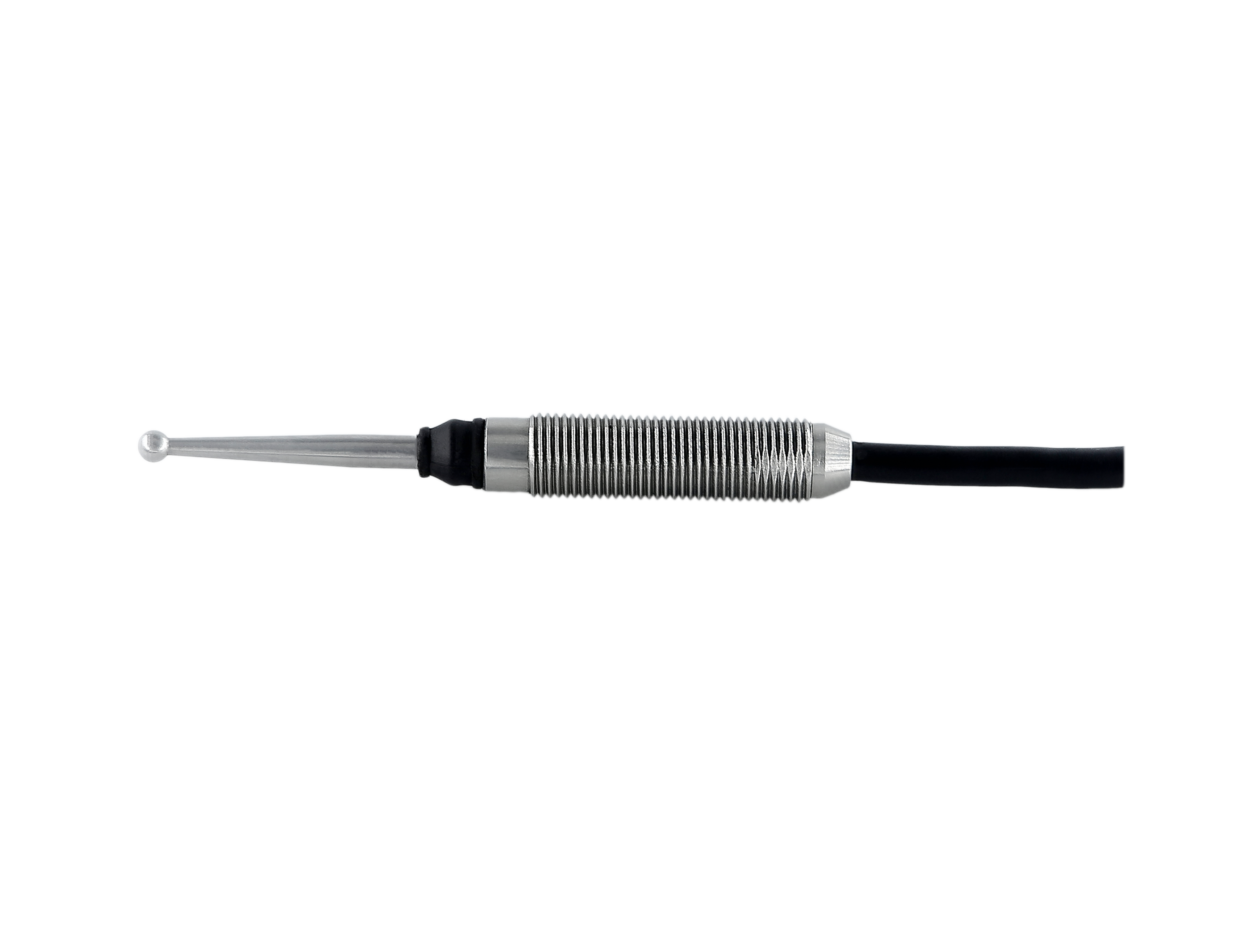

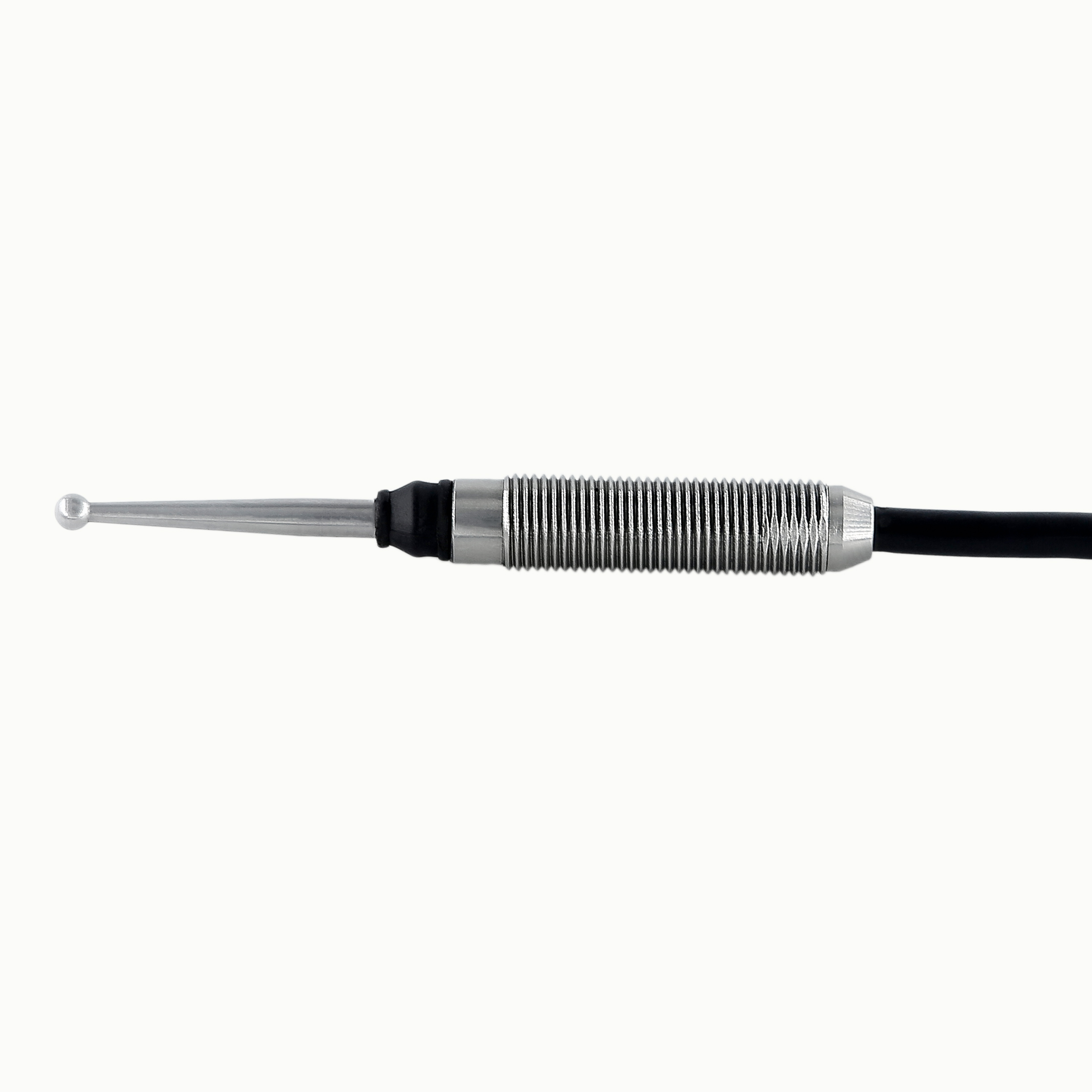

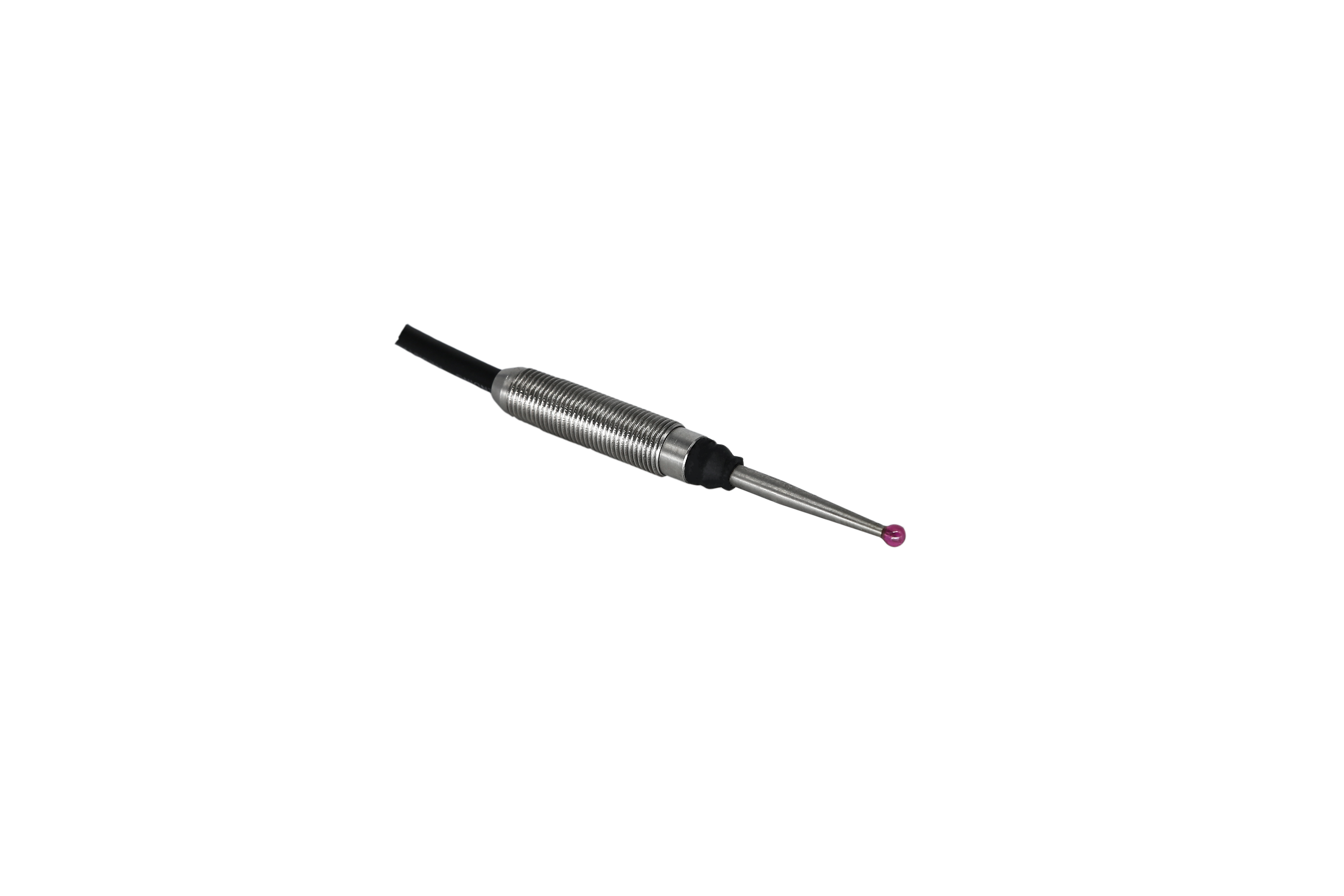

3，觸頭的形狀大致可選擇“探針”“球”和“平面”。
根據檢測對象的形狀分別選擇，可保持精度穩定。
●探針
被檢測體的形狀為深孔時，請選擇“探針”。
●球型
被檢測體的形狀為平面狀時，請選擇“球狀”。
●平面型
被檢測體的形狀為球狀、凸?fàn)罨騌形狀時，請選擇“平面狀”觸頭。
4，定位傳感器專業術語
●行程
“整體的移動”。
可壓入觸頭的最大量，從自由位置到動作極限位置的移動距離。
●預行程
在信號切換之前壓入觸頭的量。
從自由位置移動到動作點的距離，也稱為“間隙”。
常開（NO）型必須有預行程。
常閉（NC）型有些型號不帶預行程。
如有預行程，需要壓入預行程的量直至切換信號。
防止因振動或沖擊，使用重觸頭而造成的誤反應。
而如果沒有預行程，在壓入觸頭時就會立即切換信號。
由于壓入量微小，可以減少對被檢測體施加的負荷。
●超程
從切換信號的位置開始可進一步壓入的量。
行程減去預行程的距離。
超程越大，越能防止被檢測體碰壞傳感器的故障，弘匠科技有10mm超長行程傳感器。
超程信號是防止過度壓入觸頭的信號。
遲滯/滯后
動作位置和返回位置的距離之差。
溫度漂移
傳感器的溫度發生變化時，內部的部件就會伸縮，動作點發生偏移。
弘匠科技的定位接觸式傳感器本身沒有溫度漂移。
由于沒有使用電子零件，因此沒有熱源，結構簡單可靠，穩定。
溫度漂移主要發生在使用放大器的傳感器上。
5，傳感器應用
接觸式定位傳感器與電子傳感器不一樣，不會因傳感器之間的相互干擾或磁場變化而發生錯誤檢測。
此外，無需使用放大器，沒有自身發熱引起的溫度漂移或遲滯，能以微米級精度進行細微動作的檢測。
防止因錯誤檢測而發生不合格或暫時停機，幫助于提高生產效率和產品質量。
6，高精度、高耐久性
1μm的重復精度，500萬次的耐久性。主體材質為不銹鋼，與樹脂傳感器相比，不易劣化，經久耐用。從有無檢測到熱位移補償、平行調整等，可廣泛應用于各種高精度用途
7，超小型設計，可供選擇的豐富產品陣容
外形M5～M8的超小型設計，即使并排使用也不會產生干擾。根據被檢測體不同，可選擇各種尺寸和觸頭（測頭）形狀。
不需要傳統的“接近傳感器”和“微動開關”所需的傳感器螺絲和中間引動器。
弘匠科技有M5的超小型輕量級定位傳感器，即使在狹小的空間也能安裝，從而實現機械和夾具的小型化。廣泛應用于夾具、就位確認、XY工作臺的定位、行程末端的找原點等各種用途。
接觸式傳感器主體采用不銹鋼材質，耐久性和精度比樹脂傳感器（微動開關和限位開關）更優異。
防護等級為IP67，通過了嚴格的浸水試驗，重復耐久性達1,000萬次。
不使用放大器的“精密機械式”，不會發生錯誤檢測
“錯誤檢測”會導致不合格品發生以及暫時停機，造成生產率下降。
接觸式傳感器與接近傳感器不一樣，可在狹窄的間距內并排使用，不會因傳感器之間的相互干擾或磁場變化而發生錯誤檢測。
8，根據應用場景，可進行以下客制化。
?變更測頭（觸頭）
?變更、增加傳感器套管保護罩
?增加LED
?變更接觸力
9，球頭柱塞式傳感器系列CSM8RB和CSM12RB
微型球頭柱塞傳感器
在傳統的球頭柱塞中配置有接觸式傳感器?？赏瑫r(shí)實現球形觸頭的觸發和輸出確認信號。通過減少零件數量，實現機械的小型化。
適用于通過分度旋轉體／滑動體的切口進行分度、定位的場合等。
利用球形觸頭可檢測旋轉體
內置彈簧，前端球根據負載大小伸縮，同時輸出信號。
球形觸頭適用于滑動部分的定位，例如檢測滑動機構、確認分度臺的分度等。
當負載解除后，球?qū)⒂捎趶椈闪Χ鴱?fù)位。
10，弘匠科技型號為CHM6A-0.1N和CHM8A-0.1N只有0.1N低接觸力接觸式傳感器
最適合于半導體、玻璃、陶瓷等易損傷的工件或易變形的微細零件的檢測和定位。觸發構造中使用無接點電路，不僅可保持接觸式的可靠性，還實現了0.1N的低接觸力。
最適合半導體、橡膠、陶瓷刀具等輕型零件的有無確認。
0.1N低接觸力型接觸式傳感器。
最適合于半導體、陶瓷、橡膠、玻璃等易損傷的工件或易變形的微細零件的檢測和定位。
觸發構造中使用無接點電路，不僅可保持接觸式的可靠性，還實現了0.1N的低接觸力。
?
